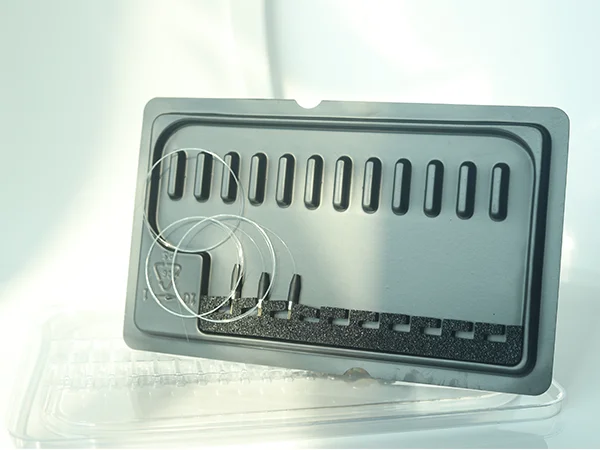

Wat moet u weten over antistatische thermoplastische verpakkingen voor elektronica?

Wat moet ESD-verpakking controleren?

Elektronicaverpakkingen dienen als onderdeel van het handlingsysteem rond een component. Wanneer dat onderdeel gevoelig is voor elektrostatische gebeurtenissen, moet de lade naast fysieke organisatie ook voorspelbaar elektrisch gedrag bieden. Dit is de reden waarom ESD-verpakkingen moeten worden gespecificeerd op basis van meetbare materiaal- en oppervlaktekenmerken, en niet alleen op basis van het uiterlijk.

Statische lading kan ontstaan ​​door contact en scheiding tussen verschillende materialen, beweging tijdens het hanteren, wrijving en andere veel voorkomende productieactiviteiten. Een gevoelig onderdeel kan vele fasen doorlopen voordat het definitief wordt gemonteerd, waardoor de verpakking meerdere keren kan worden geopend, overgebracht, gestapeld en hergebruikt. Elke fase creëert mogelijkheden voor ongecontroleerde elektrostatische omstandigheden als de verpakking niet op de juiste manier is ontworpen.

Ook de verpakkingsstructuur heeft invloed op de productbeweging. Een bak met speciale holtes kan afzonderlijke componenten gescheiden houden en onnodig contact tussen aangrenzende onderdelen verminderen. Voor connectoren, sensoren, PCB-gerelateerde componenten en andere precisieproducten kan gecontroleerde positionering de handmatige bediening en de productielijnhantering overzichtelijker maken.

Effectieve elektronische verpakkingen combineren elektrostatische controle met fysieke organisatie. Geen van beide functies mag als een op zichzelf staand kenmerk worden beschouwd.

Het is ook belangrijk om te begrijpen dat niet elk elektronisch onderdeel dezelfde gevoeligheid of hanteringsvereisten heeft. Halfgeleiderpakketten, connectoren, sensoren, optische modules en geassembleerde printplaten kunnen verschillen in gewicht, vorm, blootgestelde oppervlakken en procesomgeving. Verpakkingen moeten daarom rondom het eigenlijke product worden ontwikkeld, in plaats van te vertrouwen op één universele traystructuur.

• Gedefinieerd ESD-gedrag:de elektrische kenmerken moeten worden gespecificeerd volgens de component- en procesvereisten.
• Stabiele positionering:individuele holtes kunnen ongewenste bewegingen tijdens het hanteren beperken.
• Passende structuur:wanddikte, diepte en geometrie moeten overeenkomen met het fysieke product.
• Compatibiliteit van processen:stapelen, nesten, inspectie en handling aan de lijn moeten vanaf het begin in overweging worden genomen.

Welke thermoplastische materialen passen bij verschillende ESD-toepassingen?

Thermoplastische selectie heeft meer invloed dan elektrisch gedrag. Het bepaalt ook de stijfheid, slagvastheid, flexibiliteit, transparantie, temperatuurgedrag, uiterlijk en vormeigenschappen. Voor elektronische trays moeten deze eigenschappen samen worden beschouwd, omdat een materiaal dat één wenselijk kenmerk biedt, beperkingen op een ander gebied kan introduceren.

PP voor herhaalde behandeling

PP is nuttig wanneer een tray een combinatie van weerstand tegen buigvermoeidheid, valweerstand en temperatuurbestendigheid nodig heeft. Deze kenmerken zijn relevant in toepassingen waarbij de tray herhaaldelijk kan worden geladen, overgebracht, gestapeld of teruggebracht naar een productieruimte.

SMT-omgevingen kunnen frequente handelingen en georganiseerde verplaatsingen tussen procesfasen met zich meebrengen. Een op PP gebaseerde structuur kan worden overwogen waarbij de verpakking herhaald gebruik moet tolereren met behoud van de gedefinieerde elektrostatische eigenschappen.

HUISDIER voor transparantie en stijfheid

HUISDIER biedt een hoge transparantie en goede hardheid, waardoor het nuttig is waar componentinspectie en productzichtbaarheid belangrijk zijn. Een transparante lade kan het voor operators gemakkelijker maken om de opstelling van de componenten te identificeren zonder elk item uit zijn positie te halen.

Zichtbaarheid kan ook inspectiegerichte workflows ondersteunen. Wanneer het verpakkingsconcept operators in staat stelt het product direct te zien, kan de lade voor orde zorgen terwijl een duidelijk zicht op het onderdeel behouden blijft.

PS voor algemene ladestructuren

PS is relatief bros en heeft een iets lagere transparantie dan PET. Het kan niettemin worden overwogen voor omzetladen voor elektronische componenten voor algemeen gebruik, waarbij de algehele structuur en hanteringsomgeving compatibel zijn met de kenmerken ervan.

De juiste keuze mag niet alleen gebaseerd zijn op een materiaalnaam. Het werkelijke componentgewicht, de afmetingen van de holte, de verwachte impact, de temperatuuromstandigheden, de transparantie-eis en de beoogde hanteringsfrequentie hebben allemaal invloed op de selectie.

In de praktijk moeten elektrische prestaties verbonden blijven met mechanische prestaties. Een tray kan het gewenste weerstandsbereik hebben, maar toch slecht geschikt zijn voor het product als de vorm, flexibiliteit of temperatuurgedrag niet overeenkomt met de hanteringsomgeving.

Hoe moet de oppervlakteweerstand worden gespecificeerd?

Oppervlakteweerstand is een van de centrale technische parameters bij ESD-verpakkingen omdat het een meetbare manier biedt om het elektrische gedrag van het verpakkingsmateriaal te beschrijven. Het doelbereik moet worden geselecteerd op basis van de ESD-vereisten van het onderdeel en de omringende hanteringsomgeving.

Een op maat gemaakt verpakkingsprogramma kan een oppervlakteweerstand specificeren van 1,0×10⁴Ω tot 1,0×10¹¹Ω. Dat bereik dekt meerdere eisen op het gebied van elektrostatische controle, maar het bestaan ​​van een breed bereik betekent niet dat één waarde automatisch geschikt is voor elke toepassing.

Verschillende elektronische productieomgevingen kunnen verschillende eisen stellen aan laadcontrole, materiaalbehandeling en procesintegratie. Een tray die wordt gebruikt voor algemene componentenomzet kan een andere specificatie hebben dan een tray die wordt gebruikt voor gevoelige inspectie, geautomatiseerde behandeling of verpakking van componenten met blootliggende geleidende structuren.

Begin met de componentvereiste

De eerste vraag zou moeten zijn welk niveau van ESD-controle vereist is voor het component- en verwerkingsproces. De verpakkingsspecificatie moet dan rond die vereiste worden ontwikkeld in plaats van een elektrische waarde te selecteren, simpelweg omdat deze vaak wordt gebruikt.

Denk eens aan het complete verpakkingssysteem

De tray is slechts één onderdeel van de verpakkingsomgeving. Buitendozen, opvulmateriaal, scheiders, werkoppervlakken, handlingapparatuur en andere verpakkingscomponenten kunnen ook de elektrostatische omstandigheden rond het product beïnvloeden.

Dit maakt het denken op systeemniveau belangrijk. Een bak met een gecontroleerde weerstandskarakteristiek moet nog steeds worden geïntegreerd in een verwerkingsproces dat het elektrische gedrag van de omringende materialen en apparatuur herkent.

Verbind weerstand met geometrie

Elektrische specificaties mogen er niet toe leiden dat ingenieurs de fysieke bescherming over het hoofd zien. De spouwdiepte, de wandafstand en de positioneringsstructuur moeten het onderdeel beschermen en tegelijkertijd de vereiste elektrostatische functie behouden.

• Definieer het vereiste weerstandsbereik:verbind de doelwaarde met de daadwerkelijke ESD-beschermingsvereiste.
• Houd het onderdeel in een gecontroleerde positie:gebruik holtes en lokaliseerfuncties waar nodig.
• Bekijk de volledige afhandelingsomgeving:houd rekening met de andere materialen en apparatuur die met de lade in wisselwerking staan.
• Controleer het eindproduct:gebruik geschikte weerstandstestapparatuur om te controleren of de gespecificeerde elektrische kenmerken worden bereikt.

Een meetbare specificatie maakt ook de communicatie tussen verpakkingsontwerpers, componentenfabrikanten en productieteams eenvoudiger. In plaats van een bak alleen als ‘antistatisch’ te omschrijven, kan het project het beoogde weerstandsbereik en de materiaalconstructie die nodig is om dit te bereiken identificeren.

Hoe moet een ESD-lade worden ontworpen?

Elektrische bediening is slechts een deel van het ontwerpprobleem. Een elektronische lade moet de component ook veilig vasthouden, praktisch laden en lossen mogelijk maken, op de handlingapparatuur passen en compatibel blijven met stapel- of nestvereisten.

1. Definieer de productenvelop

Begin met de exacte afmetingen van het onderdeel. Registreer lengte, breedte, hoogte, diameter, uitsteeksels, connectorlocaties, gevoelige oppervlakken en alle gebieden die geen contact mogen maken met de lade.

Voor onregelmatige elektronische assemblages kan de nuttige ontwerpinformatie meerdere dwarsdoorsnedeafmetingen omvatten in plaats van één totale afmeting. Dit kan vooral belangrijk zijn voor connectoren, sensoren en PCB-assemblages met uitstekende componenten.

2. Bouw de holte rond het product

Een speciale holte kan de positie van elk onderdeel regelen en tegelijkertijd scheiding creëren tussen aangrenzende componenten. De caviteitsgeometrie moet retentie en toegankelijkheid in evenwicht brengen. Een te losse positionering kan beweging mogelijk maken, terwijl een te restrictieve geometrie het laden en lossen moeilijk kan maken.

3. Houd rekening met de wanddikte

De wanddikte heeft invloed op de stijfheid, het gewicht en het vormgedrag van de tray. Grote holtes en diepe structuren vereisen mogelijk een zorgvuldige afweging van de materiaalverdeling tijdens het thermovormen. De dikte moet daarom worden geëvalueerd naast de vormrichting en de uiteindelijke geometrie van de bak.

4. Voeg stapel- of nestfuncties toe

Herbruikbare elektronische trays moeten vaak worden gestapeld als ze gevuld zijn en in elkaar worden geschoven als ze leeg zijn. Deze kenmerken kunnen de complexiteit van de opslag verminderen en de verwerkingsefficiëntie verbeteren, maar de geometrie moet zo worden ontworpen dat gestapelde trays stabiel blijven en dat de holtes elkaar niet hinderen.

5. Bescherm gevoelige oppervlakken

Componenten kunnen blootliggende behuizingen, connectoren, lenzen, pinnen of afgewerkte oppervlakken hebben die gecontroleerd contact vereisen. Waar nodig kan het dienblad worden geconfigureerd met beschermende inzetstukken of geselecteerde dempingskenmerken, zodat het product wordt ondersteund zonder onnodig contact met het oppervlak.

6. Plan voor geautomatiseerde afhandeling

Elektronicafabrieken kunnen trays handmatig verplaatsen, met karren, transportbanden of geautomatiseerde verwerkingsapparatuur. De traystructuur moet compatibel zijn met het beoogde proces, inclusief toegangspunten, stapelhoogte, oriëntatie en laadrichting.

De meest betrouwbare trayontwerpen zijn daarom toepassingsspecifiek. Ze vertrouwen niet op een vast holtepatroon als het product zelf een unieke vorm heeft of een speciale behandelingsvereiste heeft.

Waarom is thermovormen nuttig voor elektronische trays?

Thermovormen is vooral nuttig wanneer elektronische verpakkingen op maat gemaakte holtes, grote oppervlakken, gebogen contouren of brede schaalafmetingen vereisen. Een verwarmde thermoplastische plaat kan over gereedschap worden gevormd om een ​​productspecifieke structuur te creëren zonder elke toepassing in een klein standaardformaat te dwingen.

Dit is belangrijk voor de elektronica, omdat de verpakking van componenten kan variëren van kleine afzonderlijke onderdelen tot grotere samenstellingen en meerdelige systemen. Het ene bakje heeft mogelijk een rooster met kleine holtes nodig, terwijl het andere bakje diepe zakken nodig heeft voor grotere samenstellingen.

Mogelijkheid voor grootformaat

Gethermovormde verpakkingen kunnen worden geproduceerd met afmetingen tot ongeveer 1300 × 750 × 740 mm, afhankelijk van de daadwerkelijke traystructuur en productievereisten. Deze brede vormmogelijkheid is handig wanneer een verpakkingssysteem een ​​grote assemblage of meerdere productzones bestrijkt.

Aangepaste caviteitslay-outs

Door thermovormen kan het caviteitspatroon rond de productopstelling worden ontwikkeld. Individuele holtes kunnen op afstand van elkaar worden geplaatst op basis van de afmetingen van de componenten, en de totale vloeroppervlakte van de tray kan worden aangepast aan bestaande transport- of opslagstructuren.

Ontwikkelingsflexibiliteit

Elektronische producten kunnen tijdens de ontwikkeling veranderen. Connectorposities, behuizingsafmetingen, PCB-configuraties en accessoire-arrangementen kunnen allemaal worden herzien. Een flexibele thermovormaanpak kan geselecteerde ontwikkelingsprojecten ondersteunen waarbij op maat gemaakte gereedschappen en breedformaatstructuren vereist zijn.

Materiaalvariatie

Binnen het thermovormproces kunnen PP, PET, PS en andere geschikte thermoplasten worden overwogen. Hierdoor kunnen de elektrische, mechanische en visuele vereisten van de lade samen worden geëvalueerd.

Integratie met verpakkingsfuncties

Het vormconcept kan positioneringsgebieden, stapelstructuren, openingen en andere functionele details omvatten. Waar extra oppervlaktebescherming nodig is, kunnen geselecteerde dempingsmaterialen ook in het verpakkingsontwerp worden geïntegreerd.

Thermovormen is het nuttigst wanneer de verpakkingsgeometrie het product nauwkeurig moet volgen in plaats van een complex onderdeel in een generiek schaalformaat te dwingen.

Het productieproces moet nog steeds worden geselecteerd op basis van de productgeometrie, het vereiste elektrische gedrag, de productiehoeveelheid en de algemene verpakkingsstrategie. Thermovormen is eerder een procesoptie dan een universeel antwoord voor elke elektronische verpakkingstoepassing.

Waar worden ESD-trays vaak gebruikt?

ESD-gestuurde thermogevormde trays kunnen vele stadia van de elektronicaproductie en logistiek ondersteunen. De exacte structuur hangt ervan af of de verpakking bedoeld is voor opslag, inspectie, productielijnbeweging, omzet of transport.

• Elektronische componenten:connectoren, sensoren, PCB-gerelateerde onderdelen, halfgeleidercomponenten en andere statisch gevoelige producten kunnen in speciale holtes worden geplaatst.
• PCB-behandeling:printplaten en elektronische assemblages kunnen worden ondersteund tijdens tijdelijke opslag, overdracht en verplaatsing van de productielijn.
• Precisie elektronische onderdelen:individuele holtes kunnen helpen bij het behouden van een georganiseerde positionering van componenten met gedefinieerde hanteringsvereisten.
• SMT-productie:herbruikbare omzetladen kunnen herhaalde bewegingen tussen productiefasen ondersteunen waarbij gecontroleerd elektrostatisch gedrag vereist is.
• Opto-elektronische componenten:verpakking kan worden geconfigureerd voor optische communicatie en opto-elektronische assemblages met gespecificeerde ESD-voorwaarden.
• Industriële elektronische apparatuur:grote componenten en samenstellingen kunnen worden georganiseerd voor opslag, intern transport en gecontroleerde handling.

Componentinspectie

Inspectiegerichte verpakkingen profiteren van een georganiseerde positionering en duidelijke toegang tot het onderdeel. Wanneer transparantie belangrijk is, kan PET worden overwogen voor structuren waardoor de operator het product kan zien terwijl het in de tray blijft.

SMT en productielijnomzet

Productieomgevingen kunnen herhaalde verplaatsingen van de trays tussen procesfasen met zich meebrengen. PP kan worden overwogen wanneer weerstand tegen vermoeiing, slagvastheid en temperatuurgedrag aansluiten bij de eisen van herhaalde hantering.

PCB- en assemblagebehandeling

Printplaten en samenstellingen kunnen grotere afmetingen hebben en kwetsbaar gemonteerde kenmerken hebben. Bakholtes moeten daarom de plaat ondersteunen zonder in contact te komen met componenten die niet zijn ontworpen om belasting te dragen.

Opto-elektronische verpakking

Optische communicatiecomponenten kunnen gevoelige oppervlakken en nauwkeurige afmetingen hebben. Hun verpakkingsstructuur moet rekening houden met de oriëntatie van de componenten, contactzones, scheiding en de vereiste elektrostatische eigenschappen.

Hoe werken reinheid en productbescherming samen?

Elektronicaverpakkingen zijn niet alleen een ESD-controleapparaat. Reinheid kan ook belangrijk zijn, vooral wanneer componenten tijdens de productie worden blootgesteld aan stof, deeltjes of oppervlakteverontreiniging. Bij het verpakkingsontwerp moet daarom rekening worden gehouden met zowel elektrostatisch gedrag als de fysieke reinheid van de schaal.

Een schone productieomgeving kan de stofhechting tijdens de productie van trays helpen beheersen. Het hanteren, vormen, bijsnijden en opslaan van materiaal moet op consistente wijze worden beheerd, zodat de afgewerkte schaal geschikt is voor de beoogde elektronicatoepassing.

Controle contactgebieden

Niet elk onderdeeloppervlak mag de verpakking in gelijke mate raken. Sommige producten hebben afgewerkte cosmetische oppervlakken, blootliggende contacten, optische oppervlakken of gevoelige uitsteeksels. Het ontwerp van de holte kan onnodig contact beperken en gevoelige gebieden uit de buurt van structurele randen houden.

Gebruik indien nodig beschermende inzetstukken

Geselecteerde verpakkingsontwerpen kunnen dempingsmaterialen bevatten, zoals spons, waar een extra zachte contactlaag nodig is. Deze aanpak kan helpen bij het verminderen van oppervlaktecontact en hanteringssporen voor producten met een hoger uiterlijk of contactgevoeligheid.

Handhaaf een schone omgangspraktijk

De verpakkingsprestaties worden beïnvloed door wat er na de productie en tijdens de productie gebeurt. Schone opslag, gecontroleerde laadpraktijken en passende behandelingsprocedures kunnen helpen de beoogde toestand van de tray te behouden voordat deze het onderdeel bereikt.

Overweeg hergebruik

Herbruikbare trays kunnen vele verwerkingscycli doorlopen. Wanneer hergebruik deel uitmaakt van het verpakkingssysteem, moet bij het ontwerp rekening worden gehouden met vermoeidheid, herhaaldelijk schoonmaken, stapelen en herhaaldelijk laden. PP kan nuttig zijn in toepassingen waarbij deze kenmerken aansluiten bij de vereiste elektrische en mechanische prestaties.

Op ISO gebaseerd kwaliteitsmanagement kan een gestructureerd raamwerk bieden voor procescontrole, terwijl toepasselijke tests door derden kunnen worden gebruikt om relevante materiaal- of producteigenschappen te beoordelen op basis van de eisen van de klant.

Welke informatie is nodig voor aangepaste ontwikkeling?

Op maat gemaakte trays werken het beste wanneer het verpakkingsontwerp begint met duidelijke informatie over het product en het verwerkingsproces. Hoe vollediger de invoer, hoe gemakkelijker het is om de geometrie van de holte, de materiaalrichting, het weerstandsbereik en de algehele traystructuur te bepalen.

1. Definieer het product.Geef de productafmetingen, algemene vorm, kritische uitsteeksels en alle gebieden die vrij moeten blijven van contact op.
2. Definieer de verwerkingsomgeving.Leg uit of de lade wordt gebruikt voor opslag, handmatige overdracht, omloop van de productielijn, inspectie, stapelen of transport.
3. Definieer de ESD-vereiste.Vermeld het vereiste oppervlakteweerstandsbereik of de geldende verpakkingseis voor het onderdeel.
4. Definieer de afmetingen van de lade.Geef de gewenste totale lengte, breedte, hoogte en eventuele beperkingen op die worden opgelegd door transportcontainers of productieapparatuur.
5. Definieer de spouwstructuur.Bepaal het aantal caviteiten, de caviteitsdiepte, de afstand, de oriëntatie en de productlaadrichting.
6. Definieer aanvullende functies.Identificeer waar van toepassing de vereisten voor stapelen, nesten, demping, positionering, openingen, labels of logo's.
7. Controleer de materiaalrichting.Vergelijk PP, PET en PS met de elektrische, mechanische, temperatuur- en uiterlijkvereisten van de toepassing.

Tekeningen en maatgegevens

Technische tekeningen kunnen nauwkeurige informatie verschaffen over kritische afmetingen, toleranties en componentinterfaces. Maatspecificaties zijn ook nuttig als het product een relatief eenvoudige geometrie heeft.

Fysieke productinformatie

Een fysiek product kan helpen bij het verduidelijken van onregelmatige vormen, feitelijke contactoppervlakken, hoogteovergangen en uitstekende componenten die misschien moeilijk te beschrijven zijn op basis van alleen basisafmetingen. Het doel is om de echte verpakkingsenvelop te begrijpen voordat het ontwerp van de holte wordt afgerond.

Verpakkingsapparatuur en logistiek

De lade moet ook zo worden ontworpen dat deze door de fabriek beweegt. Afmetingen van containers, stapelhoogte, nestdiepte, transportbandruimte en toegang voor de operator kunnen allemaal van invloed zijn op de uiteindelijke vorm.

Een projectspecificatie moet daarom het volledige traject van de tray beschrijven, van het laden via de opslag en de overdracht via de productielijn tot de uiteindelijke verpakkings- of transportfase. Deze bredere kijk helpt voorkomen dat het caviteitsontwerp slechts één stap van het proces oplost.

Wat moet vóór verzending worden gecontroleerd?

Afgewerkte elektronische trays moeten zowel vanuit elektrisch als fysiek perspectief worden gecontroleerd. Een tray kan aan de beoogde afmetingen voldoen zonder de vereiste weerstandskarakteristiek te behouden, net zoals hij wel aan het weerstandsbereik kan voldoen terwijl er sprake is van holte- of stapelproblemen.

Elektrische verificatie

Het gespecificeerde oppervlakteweerstandsbereik kan worden gecontroleerd met geschikte weerstandstestapparatuur. Verificatie moet worden uitgevoerd in overeenstemming met de toepasselijke testmethode en verpakkingsvereiste.

Dimensionale verificatie

Kritische afmetingen moeten worden afgemeten aan de overeengekomen ontwerpvereisten. Er moet bijzondere aandacht worden besteed aan de diepte van de holte, de positie van de holte, de omtrek van de bak en alle kenmerken die rechtstreeks in verband staan ​​met het onderdeel of externe handlingapparatuur.

Reinheidsinspectie

Afgewerkte trays moeten worden geïnspecteerd op zichtbare vervuiling en materiaalresten. Dit is vooral relevant voor elektronicaverpakkingen, waar reinheid de hanteringsomgeving kan beïnvloeden.

Productieconsistentie

Kwaliteitsmanagement moet betrekking hebben op de materiaalinvoer, de vormingsomstandigheden, het trimmen, de inspectie en de behandeling van het eindproduct. Een herhaalbaar proces is belangrijk omdat de elektrische en fysieke kenmerken van de lade tijdens de productie consistent moeten blijven.

Waar nodig kunnen grondstoffen en eindproducten ook door derden worden getest. De precieze testomvang moet worden vastgesteld op basis van de technische vereisten van de klant en de beoogde elektronische toepassing.
